在過去的幾十年里，一維粒子集合的獨特性質引起了極大的關注，特別是在各向異性磁性方面。可以使用噴墨打印創建圖案薄膜；然而，固體表面上載有顆粒的膠體液滴的干燥通常伴隨著咖啡環效應，這會降低打印配置的均勻性和分辨率。本研究考察了外加磁場對顆粒沉積模式的影響。鐵磁Gd5Si4顆粒在萜品醇油中配制，并通過磁場輔助噴墨打印直接沉積在相紙上，以生成具有抑制咖啡環效應的圖案化薄膜。顆粒沉積形態是由溶劑吸入和顆粒-磁場相互作用決定的?？紤]了三個特征時間，即溶劑滲入基材的臨界時間 (tim)、粒子在磁場存在下形成鏈所需的時間 (tch) 以及粒子以垂直于基板的方向 (tpz)到達基板。特征時間比 (tpz/tim) 和 (tpz/tch) 決定了在磁場存在下的最終沉積形態?？刂屏Ｗ映练e和組裝的能力，從而調整納米結構材料的磁各向異性特性，是許多工程應用的有前途的方法。
在設計和制造磁性設備方面具有巨大潛力的一種方法是噴墨打印。與許多薄膜沉積和光刻技術不同，噴墨打印是一種多功能且具有成本效益的工具，通過它可以*好地控制磁性粒子的排列和鏈接 。然而，咖啡環效應（CRE）是噴墨打印應用中存在的一個已知障礙，在廣泛采用這種方法之前應該解決它。CRE現象一直是廣泛研究的主題，以揭示其潛在機制。在某些條件下，當載有顆粒的液滴在無孔基材上干燥時，膠體顆粒傳輸?shù)饺嘟佑|線（TCL），導致環狀顆粒沉積。在沒有施加磁場的情況下，根據液滴體積觀察到各種顆粒沉積模式。與傳統的CRE不同，膠體顆粒通過蒸發誘導的毛細管流傳輸?shù)焦讨旱蔚倪吘?，在該研究中，溶劑吸收是決定不施加磁場時顆粒沉積模式的主要驅動機制。小液滴中的溶劑可以完全吸收到液滴正下方的多孔基材中（初級吸收階段），由于快速去除溶劑，膠體納米顆粒被固定并沉積在基材上。然而，對于較大的液滴，溶劑不能通過初級吸入完全去除，其過量的溶劑通過更慢的橫向吸收（二級吸收階段）被去除到沉積液滴周圍的區域中。在這種情況下，膠體顆粒可以在二次滲吸過程中被驅動到TCL，產生類似于傳統CRE的沉積物。圖 1 頂行中的圖像。1說明在不施加磁場時，顆粒濃度為25mg/mL的各種尺寸的印刷膠體液滴的顆粒沉積模式。對于大約30nL和更小的液滴體積，初級吸液占主導地位，并且由于快速去除溶劑阻止了顆粒傳輸?shù)絿娚湟旱蔚耐鈬?，因此觀察到幾乎均勻的顆粒沉積而不會在TCL處積聚。顆粒開始在體積大于30nL的固著液滴的邊緣積聚，表明二次吸收階段起作用，其中許多顆粒現在被傳輸?shù)絋CL，因?yàn)槭Ｓ嗟娜軇┍宦龣M向去除。上一段中描述的結果可以與Duo和Derby報告的結果進行比較，他們研究了各種多孔基材（包括相紙和陶瓷粉末床）上固著液滴邊緣的顆粒積累，但沒有檢查液滴體積的影響。他們表明，當將液滴沉積在固體無孔基材上時，由于蒸發過程中溶劑成分的變化，馬蘭戈尼流動會導致CRE的抑制。在相紙和陶瓷粉末床的情況下，由于溶劑成分在吸入過程中不會發生變化，因此在固著液滴內的馬蘭戈尼流動會減少，從而導致環的形成。Pack及其同事研究了不同液滴和粒徑以及孔徑對環形成的影響 。在他們的研究中，基材的孔隙率**于垂直于基材表面的垂直孔，僅允許主要溶劑吸收而不允許二次（橫向）吸收。因此，當初級吸入終止時，環的形成由剩余溶劑的蒸發控制。對于大孔徑的基材，可以完全快速地去除溶劑，從而抑制CRE。外部磁場的應用顯著影響固著液滴中膠體鐵磁顆粒的沉積。Gd5Si4磁性顆粒的固有磁晶各向異性導致顆粒之間的強偶極相互作用。這些粒子被迫以沿外部磁場矢量方向的易磁化方向鏈接和組裝。磁場的水平分量驅動磁性粒子形成長鏈，特別是對于較大的液滴。此外，施加磁場顯著抑制了環的形成。通過施加磁場抑制 CRE 的潛在機制是，磁性粒子在磁泳力的作用下向基板遷移，磁泳力由垂直于基板方向的磁場梯度表示。由于溶劑吸收，這抑制了TCL處的徑向粒子傳輸和沉積，尤其是對于較大的液滴。此外，膠體顆粒通過形成鏈而被阻止，而不是在二次溶劑吸收階段被橫向溶劑流拖到接觸線區域。這反過來又通過限制可以向接觸線遷移的單個粒子的數量來抑制CRE。圖1和圖2顯示了在磁場影響下用膠體磁性顆粒打印液滴時咖啡環效應的鏈形成和抑制。特別是對于50nL液滴，環的形成已被顯著抑制。圖3是說明存在和不存在磁場的粒子沉積模式之間差異的示意圖。▲ 圖1 不同液滴體積的粒子沉積的光學圖像，以25mg/mL的粒子濃度打印。指定為“隨機”的頂行說明在沒有外部磁場的情況下打印的樣本。被指定為“對齊”的底行說明了在存在外加磁場的情況下在打印過程中形成的一維顆粒鏈的樣本。

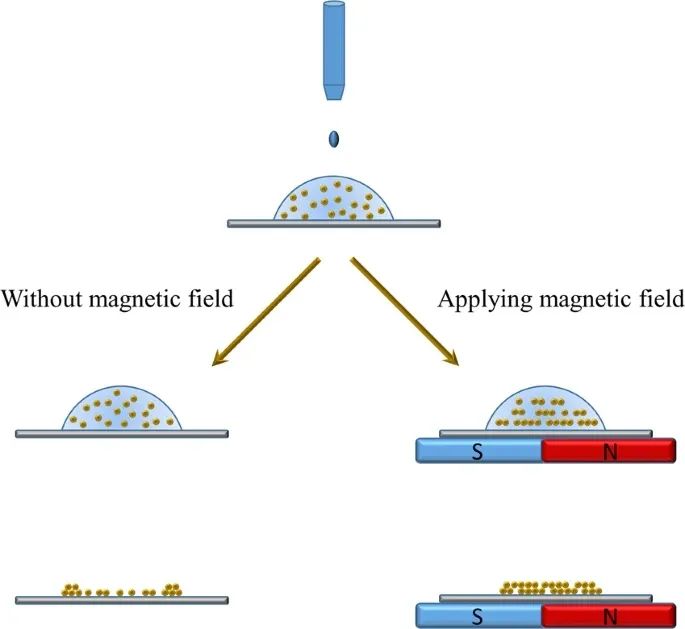

▲ 圖2 掃描電子顯微鏡（SEM）圖像顯示了在TCL區域?qū)?0nL和50nL的液滴體積施加和不施加磁場時顆粒積累的差異。這些圖像清楚地表明，當施加磁場時，沉積在TCL上的顆粒數量減少了。顆粒濃度為25mg/mL。▲ 圖3 磁場對鐵磁顆粒沉積的影響示意圖。當不施加磁場時會產生環狀沉積，而施加磁場時會形成排列整齊的鏈狀圖案，而CRE受到*大抑制。
總之，通過磁場輔助噴墨打印工藝在多孔基材上獲得了具有抑制環形成的磁性顆粒的一維鏈結構。Gd5Si4磁性顆粒在萜品醇油中配制并印在相紙上。我們證明了CRE 可以被抑制，粒子沉積形態可以通過溶劑吸收來控制，而粒子鏈和粒子傳輸可以利用磁相互作用進一步定制。當打印過程中沒有施加磁場時，根據粒子濃度和噴射液滴的體積觀察到不同的粒子沉積。對于小液滴，沒有觀察到環的形成，因?yàn)槿軇┛梢栽诙虝r(shí)間內（即小于臨界吸收時間）吸收到基材中。然而，大膠體液滴的溶劑吸收時間超過臨界吸收時間主要是由于溶劑滲漏的第二階段。反過來，這會產生徑向流，將一些膠體顆粒拖到固著液滴的外圍。通過沿易軸組裝磁性粒子，施加磁場能夠形成一維鏈結構。它還通過粒子鏈和磁泳力限制粒子傳輸?shù)絋CL來顯著抑制CRE，尤其是對于較大的液滴。數值模擬預測膠體磁性粒子在它們垂直運輸和沉積在基板上之前在液相中組裝，這與我們的實驗結果非常吻合。最后，由于一維組裝結構，在磁場存在下印刷的薄膜對施加的磁場表現出各向異性的磁響應，這在許多工程應用中具有巨大的潛力。資料來源：
[1] Al-Milaji K N , Hadimani R L , Gupta S , et al. Inkjet Printing of Magnetic Particles Toward Anisotropic Magnetic Properties[J]. Scientific Reports, 9.
